功能介绍

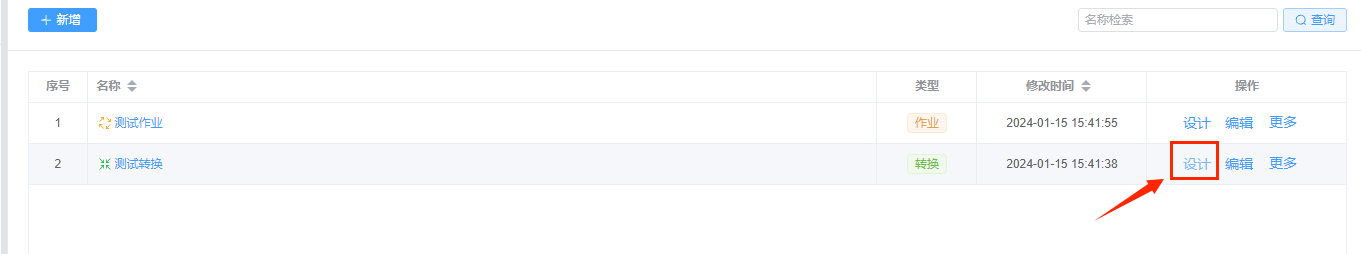

点击【设计】，进入数据处理设计页面

菜单栏

• 保存：点击保存用户的设计，在运行转换之前必须先保存，否则无法运行。

• 校验：校验这个转换的各个步骤是否有错误和警告，如常见的错误有，找不到指定字段、字段没未设置数据类型等。

• 字段刷新：在用户设计转换或作业的过程中，可能存在有数据更新的情况，此时就需要手动刷新字段。

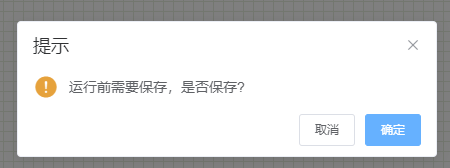

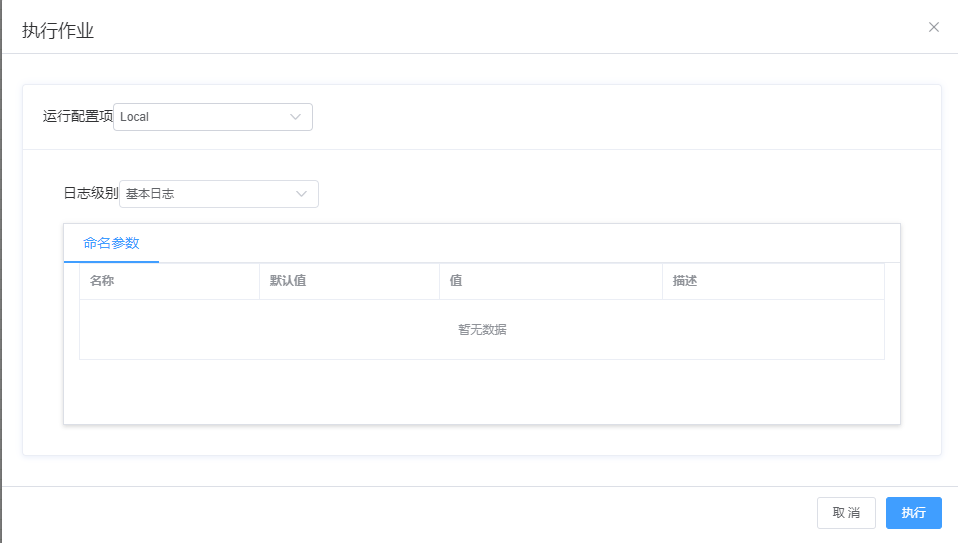

• 运行：运行该转换，运行前必须保存。执行前可以选择输出的日志级别，以及为命名参数赋值。

• 停止：当转换或作业运行中，某一步骤发生错误，或与服务器进行通信时，未设置超时时间的情况下，就可以手动停止该转换。
• 撤销：回退到操作的前一步。
• 还原：还原到操作的下一步。

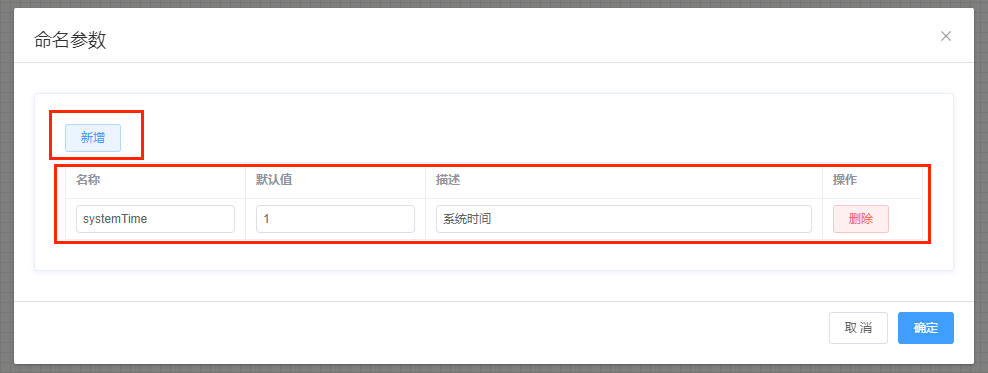

• 参数：设置命名参数，即在转换内部定义的变量，作用范围是在该转换内部。

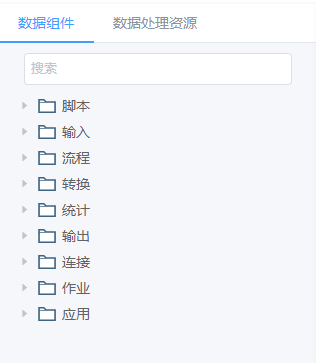

控件列表

控件列表提供了大量的控件，包含各类组件，用户可以根据自己的需求选择相应的控件。

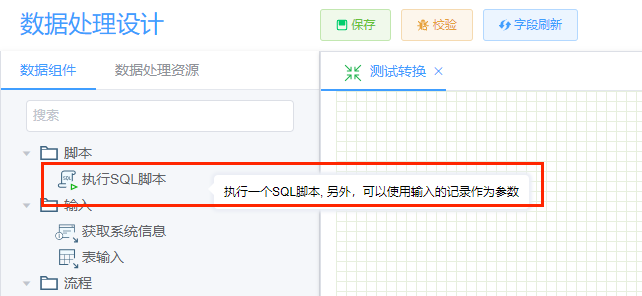

将光标悬浮在组件上，右侧会出现该组件的功能简述：

工作流编辑区

编辑区是构建及编辑ETL工作流的区块。用户可以在该区域中通过鼠标完成组件的拖拽放置、连接和编辑等操作，工作流构建完成后，将在该区域内运行。

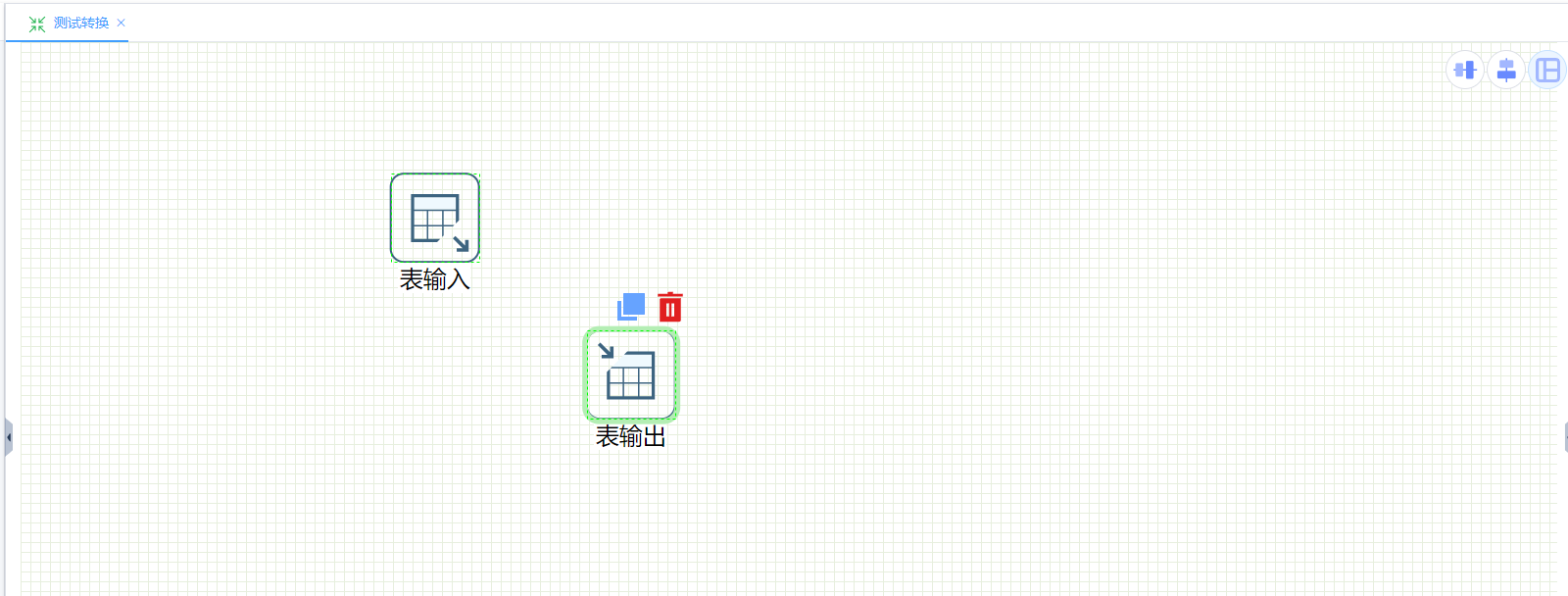

布局方式

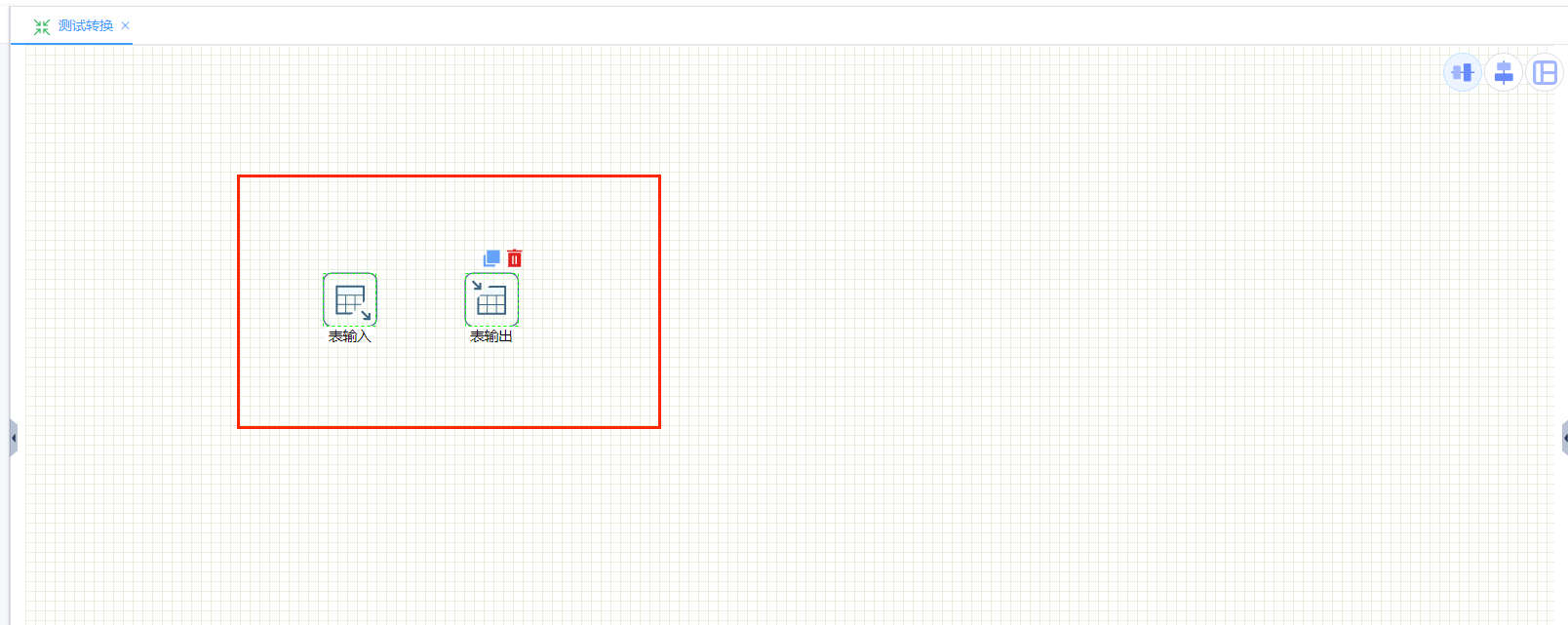

1. 水平对齐：拖动鼠标选中需要调整的组件，点击水平对齐

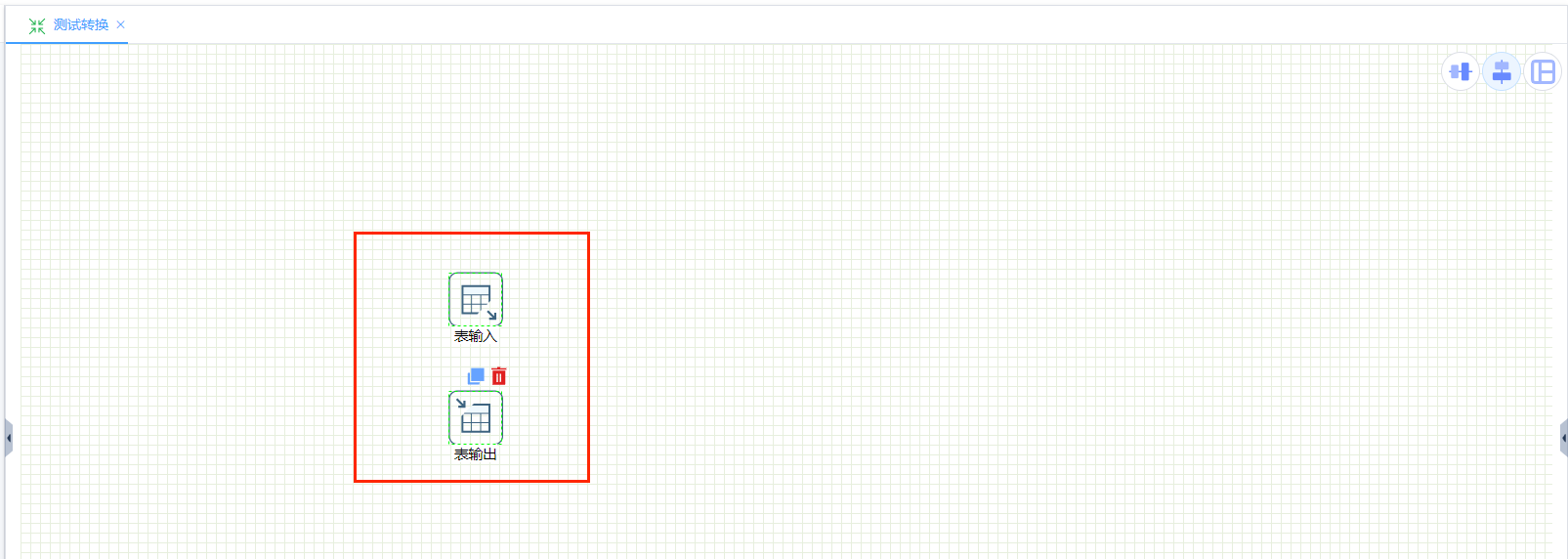

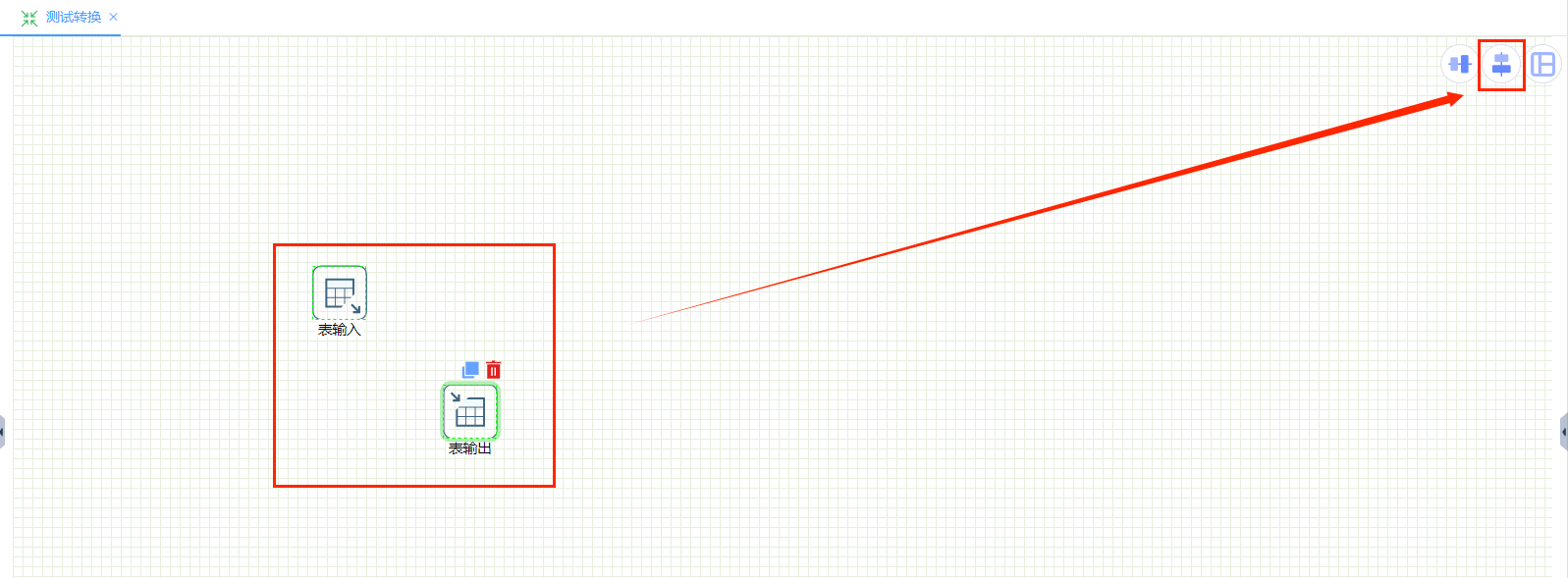

2. 垂直对齐：拖动鼠标选中需要调整的组件，点击垂直对齐

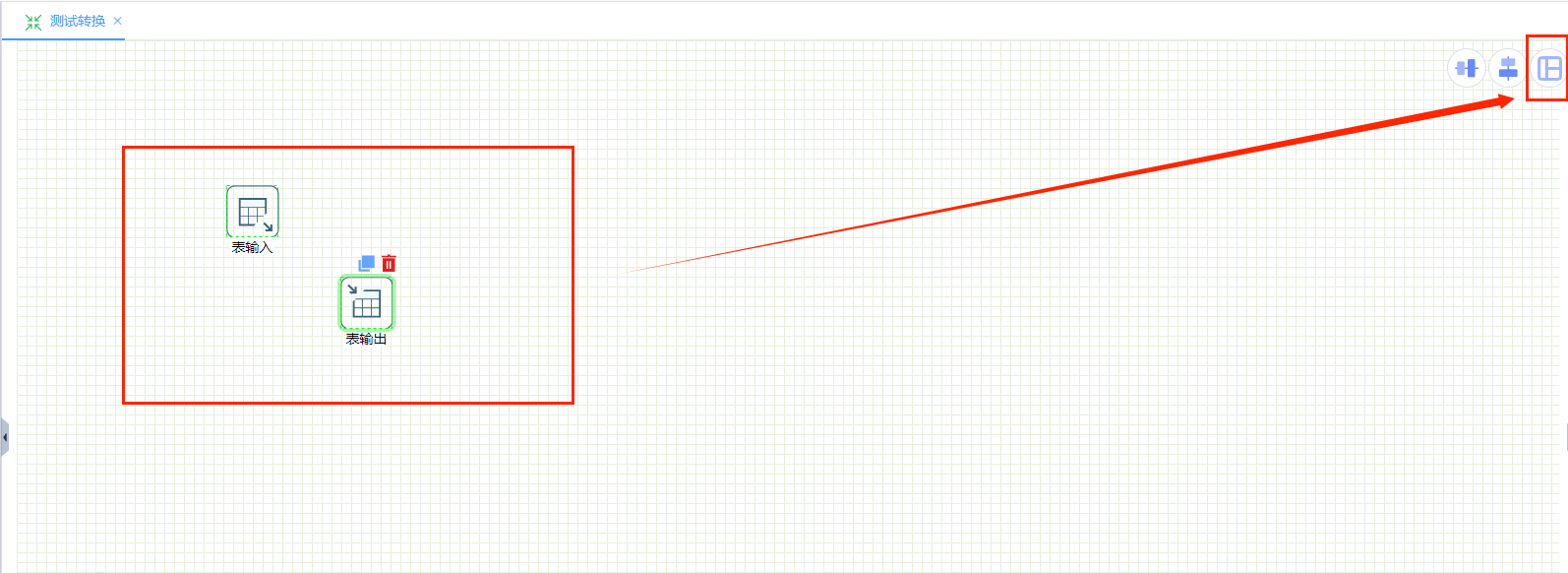

3. 自动布局：自动调整编辑区大小

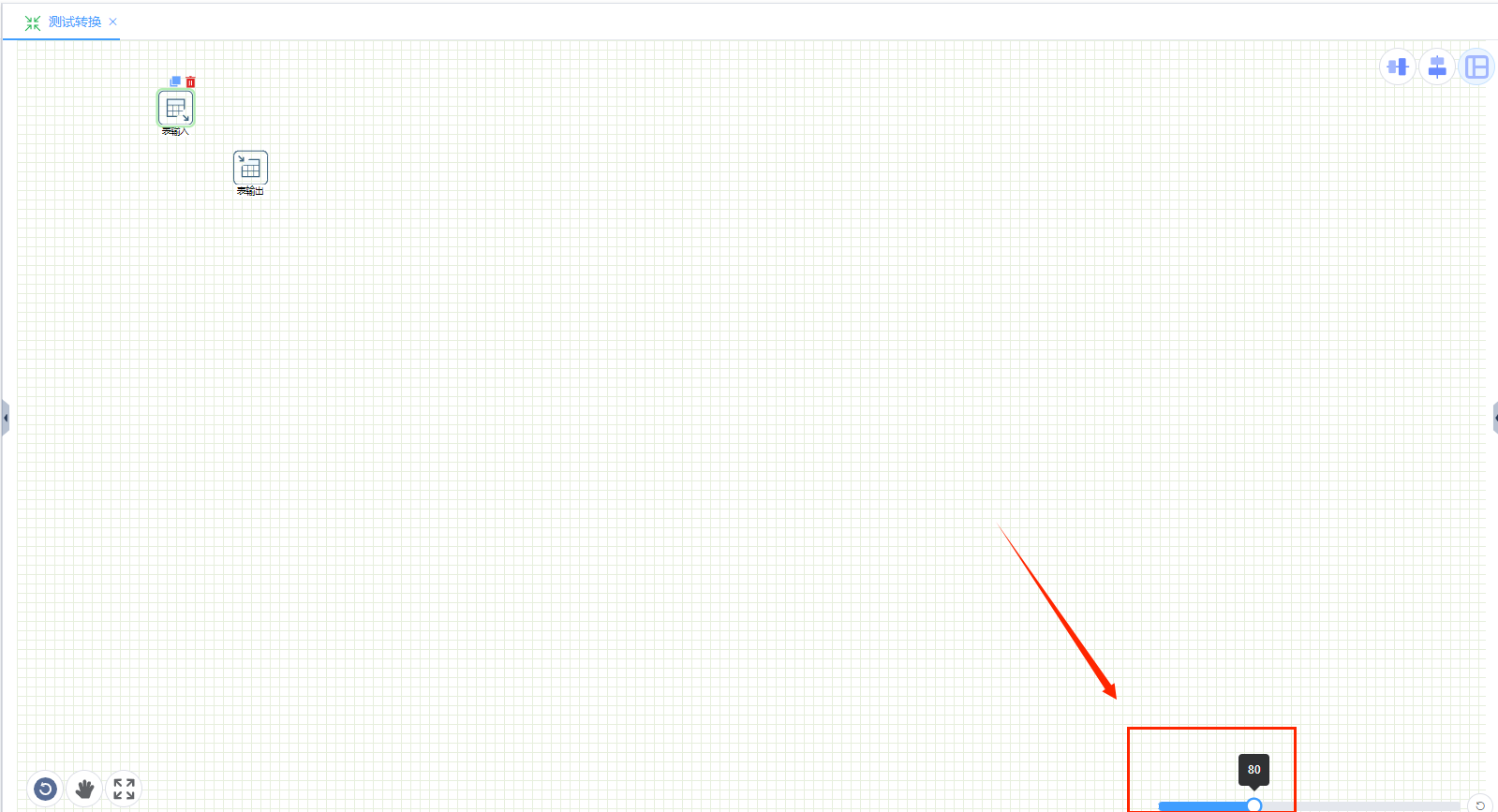

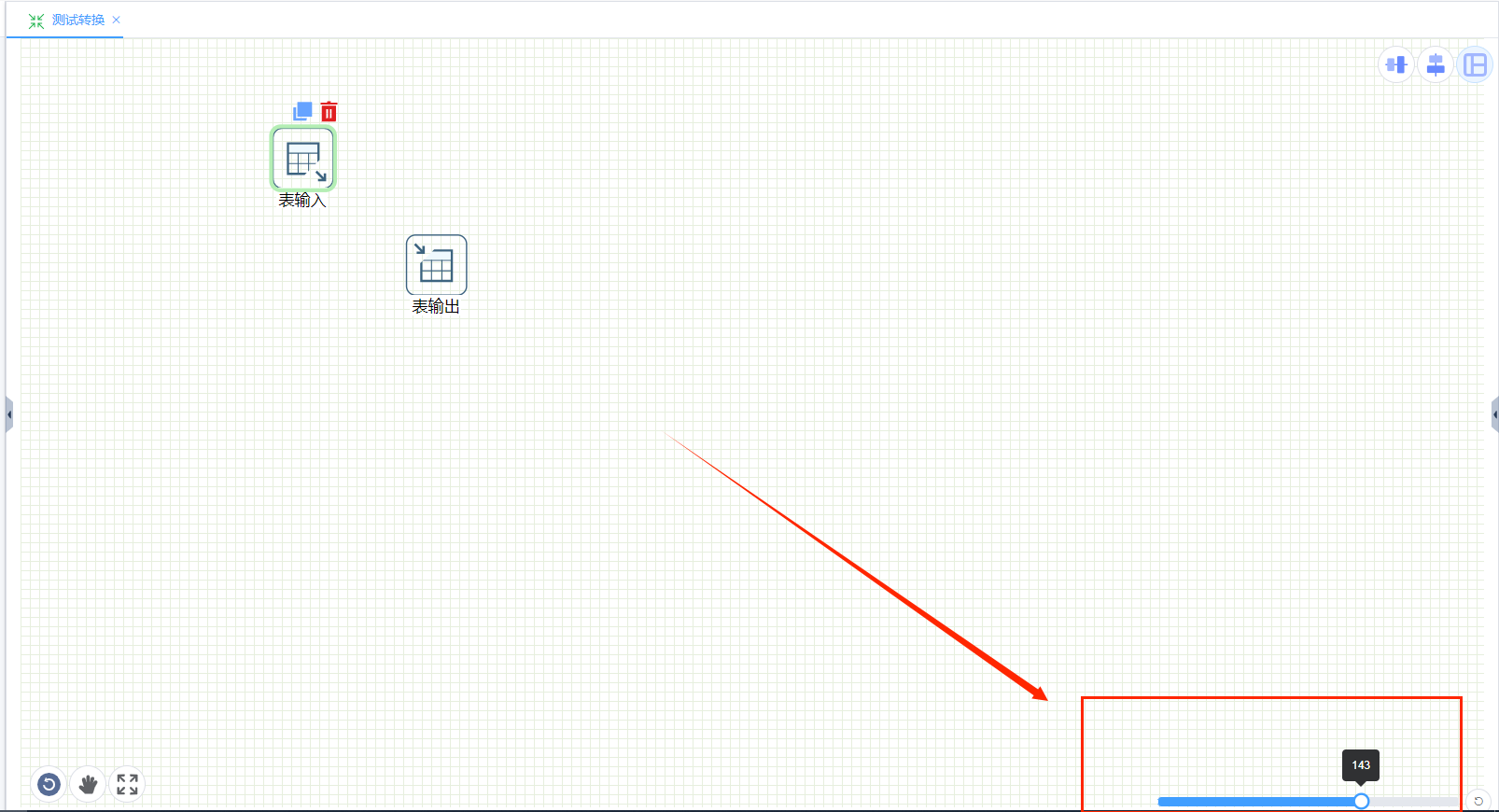

调整编辑区大小

拖动调整

操作按钮

• 重置：重置所有未保存的操作。
• 拖动：点击后，可以拖动页面。
• 全屏：数据处理设计页面全屏显示。

组件的基本操作

添加组件

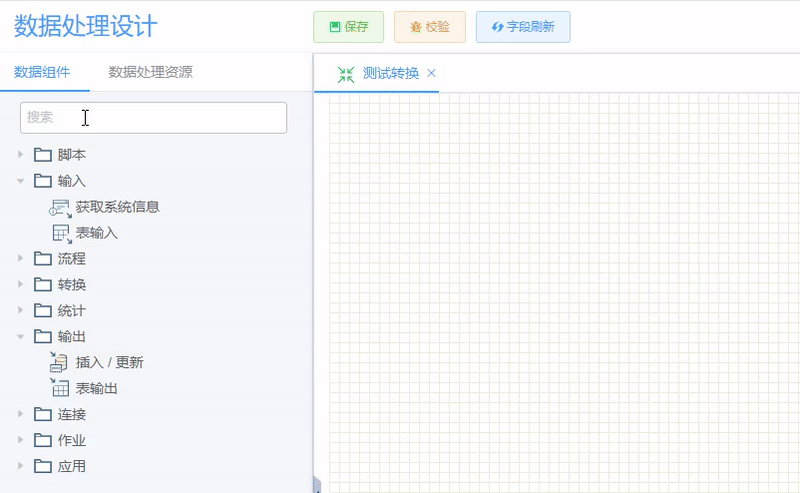

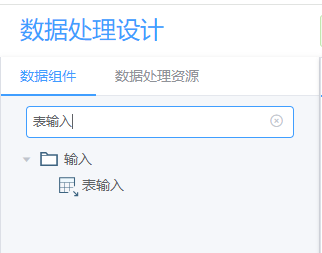

在左侧控件列表中搜索控件名：

左键选中组件进行拖拽即可完成组件的添加和位置移动。

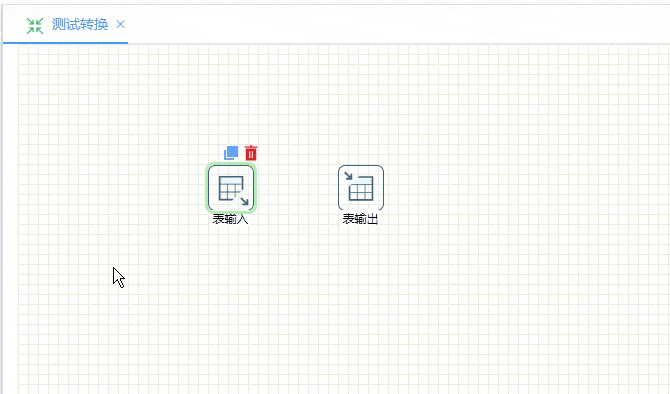

连接组件

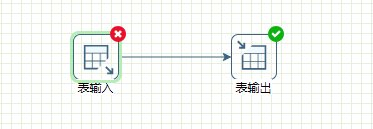

点击组件长按左键拖动就会出现一条虚拟的连接线，然后把它放到第二个组件上，即可完成两个组件的连接。

删除组件

删除组件有两种方法：

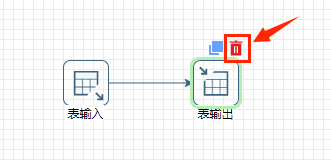

1. 点击组件右上角的删除图标

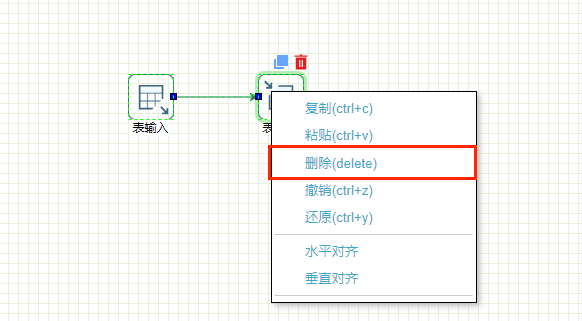

2. 右键点击组件删除，当要批量删除组件时可以采用此种方法


复制组件

复制组件有两种方法：

1. 点击组件右上角的复制图标

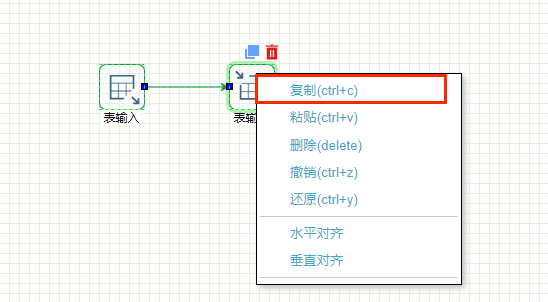

2. 右键点击组件复制，当要批量复制组件时可以采用此种方法
